Resistori singoli
Resistenze di frenatura sicure
Sicurezza e lunga durata
Le resistenze di frenatura sicure per la tecnologia di azionamento elettrico sono soggette a requisiti specifici. E' richiesta un'elevata capacità di carico a impulsi con temperatura superficiale controllata e un concetto di sicurezza conclusivo con sovraccarico continuo.

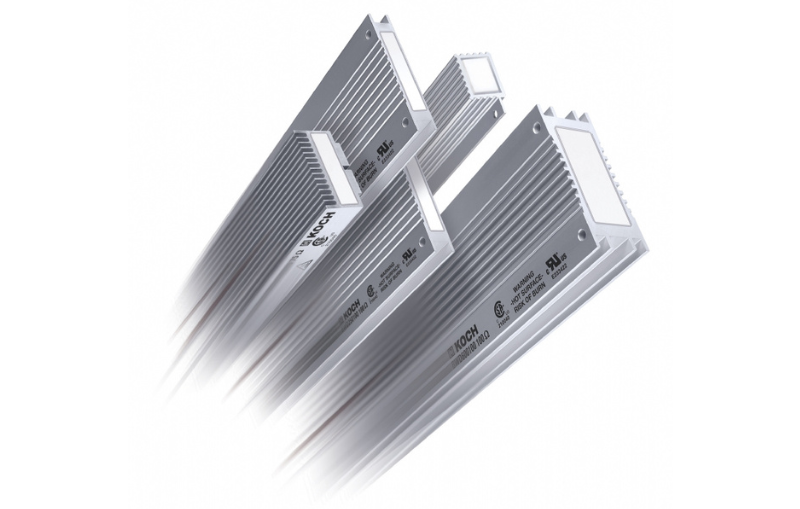

Tenendo conto di tutti i parametri, è stato ottenuto un risultato ottimale con le resistenze di frenatura sicure in tecnologia a filo avvolto. In conformità alle norme vigenti, i sottocomponenti sono stati selezionati e installati in un alloggiamento stabile in alluminio anodizzato, grazie alle specifiche misure di progettazione.
Il risultato sono resistori particolarmente resistenti agli impulsi, a bassa induzione, con uno specifico concetto di sicurezza e una lunga durata.
Con quattro gamme meccaniche ed elettriche di 35, 70, 105 e 140 watt di potenza continua su un dissipatore di calore, le resistenze di frenatura PTC coprono i requisiti di potenza di piccoli inverter e servocontrollori.
Questi prodotti sono applicabili a diversi settori e adatti a molteplici utilizzi. Un esempio è il resistore di frenatura BWx600, applicato con successo in organi presenti nelle chiese e allo stesso modo anche all'interno di macchinari per la tomografia computerizzata presso strutture ospedaliere. Il modello BWx1000 è stato invece applicato con successo all'interno del settore edile, in particolare nel funzionamento dei carrelli delle gru.
BWx150
Resistenza a prova di cortocircuito, a sicurezza intrinseca, per l'impiego negli inverter (transistor di frenatura) in un involucro di alluminio, classe di protezione IP65.
Specifiche tecniche
- Potenza nominale: 60 Watt [W] (150 con duty cycle = 35%, ϑA = 20°C)
- Resistenza: 11 [Ω] 75 [Ω] 300 [Ω]
- Tolleranza (resistenza): ± 5 [%] (Temperatura ambiente)
- Tensione operativa massima consentita (tenendo conto della "sicurezza intrinseca"): ≤ 700 CA [V] ≤ 1.000 CC [V]
- Tensione di esercizio massima consentita (considerando la normativa cCSAus): ≤ 600 CA [V] ≤ 848 CC [V]
- Induttanza: ≤ 30 (f = 300 kHz, Umess = 50 mV)
- Peso: 0,23 [kg]
BWx200
Resistenza a prova di cortocircuito, a sicurezza intrinseca, per l'impiego negli inverter (transistor di frenatura) in un involucro di alluminio, classe di protezione IP65.
Specifiche tecniche
- Potenza nominale: 50 [W] (100 con raffreddamento forzato)
- Resistenza: 90 [Ω]
- Tolleranza (resistenza): ± 5 [%] (temperatura ambiente)
- Tensione operativa massima consentita (tenendo conto della "sicurezza intrinseca"): ≤ 700 CA [V] ≤ 1.000 CC [V]
- Tensione di esercizio massima consentita (in base alla normativa UL): ≤ 600 CA [V] ≤ 848 CC [V]
- Induttanza: ≤ 30 (f = 300 kHz, Umess = 50 mV)
- Peso: 0,155 [kg]
BWx250
Resistenza a prova di cortocircuito, a sicurezza intrinseca, per l'impiego negli inverter (transistor di frenatura) in un involucro di alluminio anodizzato, classe di protezione IP65.
Specifiche tecniche
- Potenza nominale: 100 [W] (250 con duty cycle ED = 35%, ϑA = 20°C)
- Resistenza: 3 [Ω] 10 [Ω] 24 [Ω] 27 [Ω] 33 [Ω] 47 [Ω] 72 [Ω] 100 [Ω] 150 [Ω] 200 [Ω] 220 [Ω] 330 [Ω] 390 [Ω] 430 [Ω] 620 [Ω] 830 [Ω]
- Tolleranza (resistenza): ± 5 [%] (temperatura ambiente)
- Tensione operativa massima consentita (tenendo conto della "sicurezza intrinseca"): ≤ 700 CA [V] ≤ 1.000 CC [V]
- Tensione di esercizio massima consentita (in base alle norme cCSAus e UL): ≤ 600 CA [V] ≤ 848 CC [V]
- Induttanza: ≤ 30 (f = 300 kHz, Umess = 50 mV)
- Peso: 0,280 [kg]
BWx350
Resistenza a prova di cortocircuito, a sicurezza intrinseca, per l'impiego negli inverter (transistor di frenatura) in un involucro di alluminio, classe di protezione IP65.
Specifiche tecniche
- Potenza nominale: 75 [W] (150 con raffreddamento forzato)
- Resistenza: 90 [Ω]
- Tolleranza (resistenza): ± 5 [%] (Temperatura ambiente)
- Tensione operativa massima consentita (tenendo conto della "sicurezza intrinseca") ≤ 700 CA [V] ≤ 1.000 CC [V]
- Tensione di esercizio massima consentita (in base alla normativa UL) ≤ 600 CA [V] ≤ 848 CC [V]
- Induttanza: ≤ 30 (f = 300 kHz, Umess = 50 mV)
- Peso: 0,257 [kg]
BWx375
Resistenza a prova di cortocircuito, a sicurezza intrinseca, per l'impiego negli inverter (transistor di frenatura) in un involucro di alluminio, classe di protezione IP65.
Specifiche tecniche
- Potenza nominale: 70 [W] (150 con raffreddamento forzato)
- Resistenza: 90 [Ω]
- Tolleranza (resistenza): ± 5 [%] (temperatura ambiente)
- Tensione operativa massima consentita (tenendo conto della "sicurezza intrinseca"): ≤ 700 AC [V] ≤ 1.000 DC [V]
- Tensione di esercizio massima consentita (in base alla normativa UL): ≤ 600 AC [V] ≤ 848 DC [V]
- Induttanza: ≤ 30 (f = 300 kHz, Umess = 50 mV)
- Peso: 0,260 [kg]
BWx500
Resistenza a prova di cortocircuito, a sicurezza intrinseca, per l'impiego negli inverter (transistor di frenatura) in un involucro di alluminio anodizzato, classe di protezione IP65.
Specifiche tecniche
- Potenza nominale: 200 [W] (500 con ciclo di lavoro ED = 35%, ϑA = 20°C)
- Resistenza: 10 [Ω] 12 [Ω] 15 [Ω] 22 [Ω] 27 [Ω] 35 [Ω] 40 [Ω] 47 [Ω] 50 [Ω] 60 [Ω] 72 [Ω] 100 [Ω] 130 [Ω] 150 [Ω] 160 [Ω] 200 [Ω] 210 [Ω] 240 [Ω] 300 [Ω] 310 [Ω] 430 [Ω] 620 [Ω]
- Tolleranza (resistenza): ± 5 [%] (temperatura ambiente)
- Tensione operativa massima consentita (tenendo conto della "sicurezza intrinseca"): ≤ 700 CA [V] ≤ 1.000 CC [V]
- Tensione di esercizio massima consentita (in base alle norme cCSAus e UL) ≤ 600 CA [V] ≤ 848 CC [V]
- Induttanza: ≤ 30 (f = 300 kHz, Umess = 50 mV)
- Peso: 0,550 [kg]
BWx600
Resistenza a prova di cortocircuito, a sicurezza intrinseca, per l'impiego negli inverter (transistor di frenatura) in un involucro di alluminio anodizzato, classe di protezione IP65.
Specifiche tecniche
- Potenza nominale: 240 [W] (600 con ciclo di lavoro ED = 35%, ϑA = 20°C)
- Resistenza: 5 [Ω] 10 [Ω] 14 [Ω] 18 [Ω] 27 [Ω] 33 [Ω] 47 [Ω] 72 [Ω] 80 [Ω] 100 [Ω] 150 [Ω] 200 [Ω] 220 [Ω] 300 [Ω]
- Tolleranza (resistenza): ± 5 [%] (temperatura ambiente)
- Tensione operativa massima consentita (tenendo conto della "sicurezza intrinseca"): ≤ 700 CA [V] ≤ 1.000 CC [V]
- Tensione di esercizio massima consentita (in base alle norme cCSAus e UL) ≤ 600 CA [V] ≤ 848 CC [V]
- Induttanza: ≤ 30 (f = 300 kHz, Umess = 50 mV)
- Peso: 1,05 [kg]
BWx1000
Resistenza a prova di cortocircuito, a sicurezza intrinseca, per l'impiego negli inverter (transistor di frenatura) in un involucro di alluminio anodizzato, classe di protezione IP65.
Specifiche tecniche
- Potenza nominale: 400 [W] (1.000 con ciclo di lavoro ED = 35%, ϑA = 20°C)
- Resistenza: 5 [Ω] 10 [Ω] 14 [Ω] 18 [Ω] 27 [Ω] 33 [Ω] 47 [Ω] 72 [Ω] 80 [Ω] 100 [Ω] 150 [Ω] 200 [Ω] 220 [Ω] 300 [Ω]
- Tolleranza (resistenza): ± 5 [%] (temperatura ambiente)
- Tensione operativa massima consentita (tenendo conto della "sicurezza intrinseca"): ≤ 700 AC [V] ≤ 1.000 DC [V]
- Induttanza: ≤ 30 (f = 300 kHz, Umess = 50 mV)
- Peso: 1,05 [kg]
PTC-35W
Elemento PTC autoprotetto (custodia in alluminio) con limite di tensione di esercizio molto elevato; classe di protezione IP20.
Specifiche tecniche
- Potenza nominale: 10 [W] (convezione senza ostacoli) / 35 [W] (su dissipatore di calore (70 °C)
- Resistenza: 175 [Ω] 350 [Ω] 1.750 [Ω] (I valori di resistenza per ciascun tipo sono dinamici rispetto alla temperatura del PTC (vedere curva R(T)) e alla tensione applicata).
- Tolleranza (resistenza): ± 35 [%] (Attenzione: tipica per i termistori e non riducibile)
- Massima tensione di funzionamento ammessa (in base a cCSAus): ≤ 600 AC [V] ≤ 848 DC [V]
- Assorbimento di energia: 660 [J] (con 1,2 s (ciclo di lavoro dell'1%))
PTC-70W
Elemento PTC autoprotetto (alloggiamento in alluminio) con limite di tensione di esercizio molto elevato; classe di protezione IP20.
Specifiche tecniche
- Potenza nominale: 20 [W] (convezione non ostacolata) / 70 [W] (su dissipatore di calore (70 °C))
- Resistenza: 90 [Ω] 175 [Ω] 875 [Ω] (I valori di resistenza per ciascun tipo sono dinamici rispetto alla temperatura del PTC (vedere curva R(T)) e alla tensione applicata).
- Tolleranza (resistenza): ± 35 [%] (Attenzione: tipica per i termistori e non riducibile)
- Massima tensione di funzionamento ammessa (in base alla normativa cCSAus) ≤ 600 CA [V] ≤ 848 CC [V]
- Assorbimento di energia: 660 [J] (con 1,2 s (ciclo di lavoro dell'1%))
PTC-105W
Elemento PTC autoprotetto (custodia in alluminio) con limite di tensione di esercizio molto elevato; classe di protezione IP20.
Specifiche tecniche
- Potenza nominale: 30 [W] (convezione senza ostacoli) / 105 [W] (su dissipatore di calore (70 °C))
- Resistenza: 60 [Ω] 120 [Ω] (I valori di resistenza per ciascun tipo sono dinamici rispetto alla temperatura del PTC (vedere curva R(T)) e alla tensione applicata).
- Tolleranza (resistenza): ± 35 [%] (Attenzione: tipica per i termistori e non riducibile)
- Massima tensione di funzionamento ammessa (in base alla normativa cCSAus) ≤ 600 CA [V] ≤ 848 CC [V]
- Assorbimento di energia: 660 [J] (con 1,2 s (ciclo di lavoro dell'1%))
PTC-140W
Elemento PTC autoprotetto (custodia in alluminio) con limite di tensione di esercizio molto elevato; classe di protezione IP20.
Specifiche tecniche
- Potenza nominale: 40 [W] (convezione non ostacolata) / 140 [W] (su dissipatore di calore (70 °C))
- Resistenza: 44 [Ω] 88 [Ω] 437,5 [Ω] (I valori di resistenza per ciascun tipo sono dinamici rispetto alla temperatura del PTC (vedere curva R(T)) e alla tensione applicata).
- Tolleranza (resistenza): ± 35 [%] (Attenzione: tipica per i termistori e non riducibile)
- Massima tensione di funzionamento ammessa (in base a cCSAus) ≤ 600 AC [V] ≤ 848 DC [V]
- Assorbimento di energia: 660 [J] (con 1,2 s (ciclo di lavoro dell'1%))
AWx125
Resistenza a prova di cortocircuito, a sicurezza intrinseca, con custodia in alluminio anodizzato, classe di protezione IP20, per il funzionamento su inverter (transistor di frenatura).
Specifiche tecniche
- Potenza nominale: 50 [W] (125 bei ED = 35%, JA = 20°C)
- Resistenza: 1 [Ω] 60 [Ω]
- Tolleranza (resistenza): ± 5 [%] (temperatura ambiente)
- Tensione operativa massima consentita (tenendo conto della "sicurezza intrinseca"): ≤ 60 CA [V] ≤ 85 CC [V] (AWx125001P) / ≤ 600 CA [V] ≤ 848 CC [V] (AWx1252x30P)
- Induttanza: ≤ 30 (f = 300 kHz, Umess = 50 mV)
- Peso: 0,1 [kg]
AWx300
Resistenza a prova di cortocircuito, a sicurezza intrinseca, per l'impiego in inverter (transistor di frenatura) in un involucro di alluminio, classe di protezione IP54.
Specifiche tecniche
- Potenza nominale: 120 [W] (300 con duty cycle ED = 35%, ϑA = 20°C)
- Resistenza: 27 [Ω] 47 [Ω] 72 [Ω] 100 [Ω] 150 [Ω] 200 [Ω]
- Tolleranza (resistenza): ± 10 [%] (temperatura ambiente)
- Tensione operativa massima consentita (tenendo conto della "sicurezza intrinseca"): ≤ 700 CA [V] ≤ 1.000 CC [V]
- Induttanza: ≤ 30 (f = 300 kHz, Umess = 50 mV)
- Peso: 0,3 [kg]
