Moduli I/O
Serie CT
Ingressi e uscite digitali
CT-121F 16 canali ingresso digitali /24VDC/Sink type
Caratteristiche del modulo
- Il modulo supporta 16 canali di ingresso digitale, supporta l'ingresso e la tensione di ingresso è 24VDC
- Il modulo può raccogliere il segnale di uscita digitale di attrezzature di campo (contatto secco o uscita attiva)
- Il modulo può essere accessibile al sensore digitale a 2 fili o a 3 fili
- Il bus interno e l'ingresso di campo del modulo utilizzano un optoisolatore
- Il modulo supporta la funzione di mantenimento del segnale d'ingresso e il tempo di mantenimento può essere impostato
- Il modulo porta 16 canali di ingresso digitale con indicatore LED su ogni canale
- Supporta la funzione di conteggio, aggiungendo il sottomodulo di conteggio
- Ogni canale di ingresso del modulo supporta un contatore a 32 bit con la frequenza di conteggio <200Hz
- Il modulo può impostare il tempo di filtraggio del segnale digitale in ingresso e l'ordine di trasmissione dei byte del contatore
- Ogni canale del modulo può impostare la modalità di conteggio e la direzione di conteggio in modo indipendente
CT-222F 16 canali uscita digitale /24VDC/Source type
Caratteristiche del modulo
- Il modulo supporta 16 canali di uscita digitale, l'alto livello di uscita è valido, la tensione di uscita è 24VDC
- Il modulo può guidare l'attrezzatura di campo (relè, elettrovalvola, ecc.)
- Il bus interno del modulo e l'uscita di campo sono utilizzando opto-accoppiatore.
- Il modulo ha 16 canali di uscita digitale LED indicatore luminoso
- Il modulo ha le funzioni di spegnimento termico e protezione da sovracorrente
- Il modulo supporta la protezione da cortocircuito e la protezione da sovraccarico

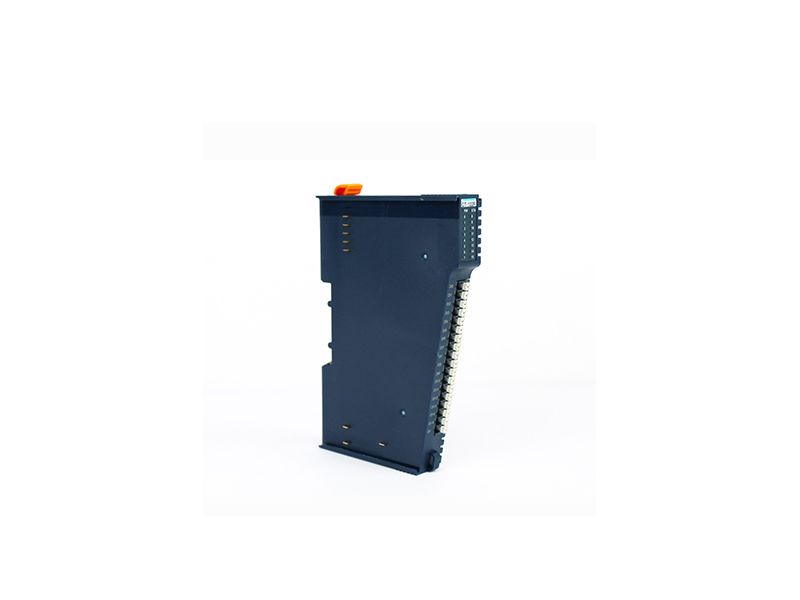

CT-122F 16 canali ingresso digitale /0VDC/Source type
Caratteristiche del modulo
-
Il modulo supporta 16 canali di ingresso digitale, supporta l'ingresso di origine, l'ingresso
tensione è 0V e il livello basso di ingresso è valido
- Il modulo potrebbe raccogliere il segnale di uscita digitale di attrezzature di campo (secco
contatto o uscita attiva)
- Il modulo può essere collegato a un sensore digitale a 2 o 3 fili
- Il bus interno del modulo e l'ingresso di campo sono isolati tramite optoaccoppiatore
- Il modulo supporta la funzione di mantenimento del segnale di ingresso, il tempo di mantenimento può essere impostato
- Il modulo porta con 16 canale di ingresso digitale indicatore LED
- Dopo l'aggiunta del sottomodulo di conteggio, la funzione di conteggio è efficace
- Ogni canale di ingresso del modulo supporta il contatore a 32 bit con conteggio
frequenza <200Hz
- Il modulo potrebbe impostare il tempo del filtro di ingresso del segnale digitale e il byte del contatore
sequenza di trasmissione
- Ogni canale del modulo potrebbe impostare la modalità di conteggio e la direzione di conteggio
direzione indipendentemente
CT-221F 16 canali uscita digitale /24VDC/Sink type
Caratteristiche del modulo
- Il modulo supporta 16 canali di uscita digitale, la tensione di uscita è 0V e
il livello basso di uscita è valido
- Il modulo può pilotare apparecchiature di campo (relè, elettrovalvole, ecc.)
- Il bus interno e l'uscita di campo del modulo adottano entrambi l'isolamento elettromagnetico
isolamento
- Il modulo porta 16 canali di uscita digitale indicatore LED
- Il modulo ha la funzione di spegnimento termico e protezione da sovracorrente
CT-2228 8 canali uscita digitale /24VDC/ Source type
Caratteristiche del modulo
- Il modulo supporta 8 canali di uscita digitale, uscita ad alto livello efficace, e tensione di uscita 24V
- Il modulo potrebbe guidare attrezzature di campo (relè, elettrovalvole, ecc.)
- Il bus interno del modulo e l'uscita sul campo sono isolati da un optoaccoppiatore
- Il modulo porta con 8 canali di uscita digitale indicatore LED
- Il modulo ha le funzioni di spegnimento termico e protezione da sovracorrente
- Il modulo supporta la protezione da cortocircuito e la protezione da sovraccarico
CT-2718 8 canali di uscita a relè 2A/30VDC/60W
Caratteristiche del modulo
-
8 canali di uscita a relè normalmente accesi
- 8 indicatori di canale a LED
- Bassa resistenza di accensione (≤100mΩ)
- 250VAC/220VDC, la tensione massima dell'interruttore è 250VAC/220VDC
CT-5801 modulo terminale
