Pannelli operatore con display avanzati serie FP4

Dispongono di alcune funzioni aggiuntive rispetto alla serie FP2, come VNC server e MQTT

PLC+HMI

A seconda della dimensione del display, da 4,3”, 7” o 10,1”, sono dotati rispettivamente di 1, 3 o 5 slot per l’inserimento di schede di I/O locali FPEM. PLC e HMI sono programmabili con un unico software gratuito, FlexiSoft, che in un solo ambiente permette di programmare il PLC con i 5 linguaggi dello standard IEC 61131-3 (LD, IL, ST, FBD, SFC), e di configurare le pagine del pannello operatore. Tutti i FlexiPanels serie FP4 sono alimentati a 24 VDC e dispongono di porte seriali RS232 e RS485, USB slave di programmazione, USB Host, slot x SD card e porta Ethernet 10/100. I display sono di tipo touch screen resistivo a colori. La CPU è costituita da un processore RISC a 32 bit, con 512 MB di RAM e 4 GB di memoria eMMC. Le schede di I/O locali FPEM permettono di collegare ingressi/uscite digitali, analogiche, termoresistenze e termocoppie. I FlexiPanels FP4 sono certificati CE e UL.

FP4043TN-E PLC+HMI 4,3

Caratteristiche tecniche

• Touch resistivo, 480x272
• 1xEthernet 10/100
• 1xRS232, 1xRS485
• 1xUSB slave
• 1xUSB Host
• 1 slot x SD card
• 1 slot per espansione I/O

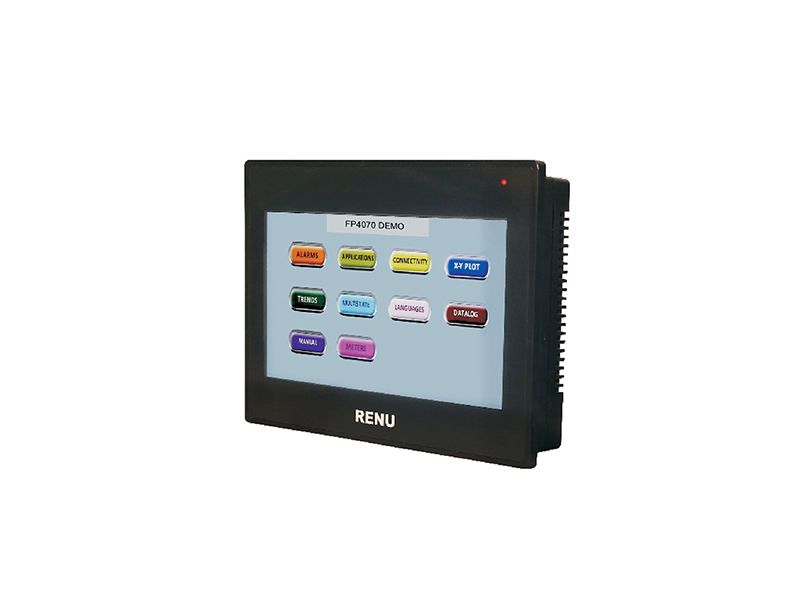

FP4070TN-E PLC+HMI 7"

Caratteristiche tecniche

• Touch resistivo, 800x480
• 1xEthernet 10/100
• 2xRS232/RS485
• 1xUSB slave
• 1xUSB Host
• 1 slot x SD card
• 3 slot per espansione I/O

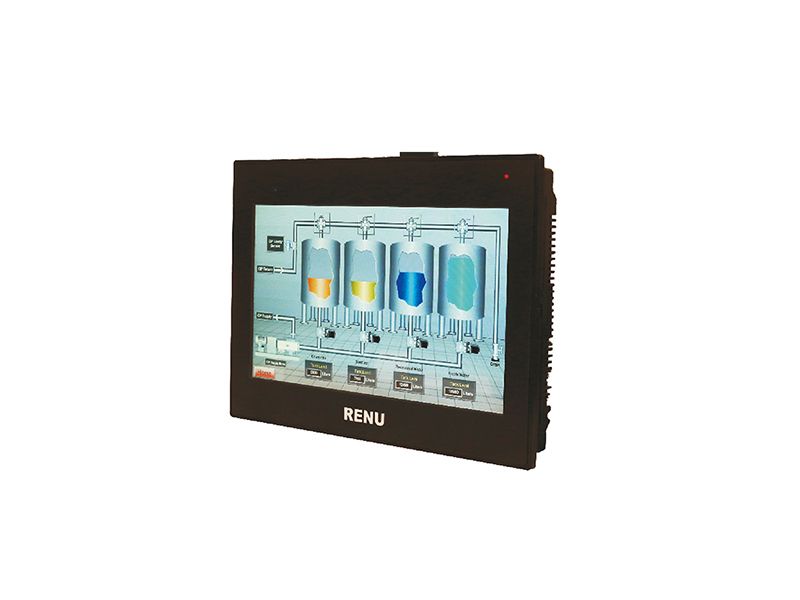

FP4101TN-E PLC+HMI 10,1"

Caratteristiche tecniche

• Touch resistivo, 1024x600
• 1xEthernet 10/100
• 2xRS232/RS485
• 1xUSB slave
• 1xUSB Host
• 1 slot x SD card
• 5 slot per espansione I/O

Espansioni locali per serie FP2 e FP4:

• FPEM-1616P Espansione locale 16 DI 16 DO
• FPEM-1614RP Espansione locale 16 DI, 12 DO-relè, 2 DO
• FPEM-1212P-A0200L Espansione locale 12 DI, 12 DO, 2 AI (V/I) 16 bit
• FPEM-1212RP-A0200L Espansione locale 12 DI, 10 DO-relè, 2 DO, 2 AI (V/I) 16 bit
• FPEM-1210P-A0201L Espansione locale 12 DI, 10 DO, 2 AI (V/I) 16 bit, 1 AO (V/I) 12 bit
• FPEM-1210RP-A0201L Espansione locale 12 DI, 8 DO-relè, 2 DO, 2 AI (V/I) 16 bit, 1 AO (V/I) 12 bit
• FPEM-1210P-A0200U Espansione locale 12 DI, 10 DO, 2 AI (V/I/RTD/TC) 16 bit
• FPEM-0808P-A0401U Espansione locale 8 DI, 8 DO, 4 AI (V/I/RTD/TC) 16 bit, 1 AO (V/I) 12 bit
• FPEM-0808RP-A0401U Espansione locale 8 DI, 6 DO-relè, 2 DO, 4 AI (V/I/RTD/TC) 16 bit, 1 AO (V/I) 12 bit
• FPEM-0404P-A0402U Espansione locale 4 DI, 4 DO, 4 AI (V/I/RTD/TC) 16 bit, 2 AO (V/I) 12 bit
• FPEM-0806P-A0402U Espansione locale 8 DI, 6 DO, 4 AI (V/I/RTD/TC) 16 bit, 2 AO (V/I) 12 bit
