HMI mobile

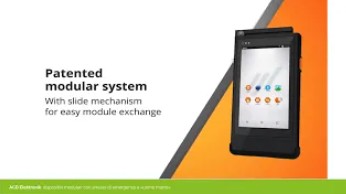

M2Smart® HMI10 wireless

Attraverso la connessione radio “funzionalmente sicura”, M2Smart ® HMI10 consente di soddisfare gli elevati requisiti in termini di equipaggiamento di sicurezza di una macchina anche con un sistema wireless. Sia il pulsante di arresto di emergenza (M2Not-Halt10), obbligatorio in questo ambiente, che il pulsante di attivazione a tre stati (M2Zustimm10) si trovano direttamente sul tablet wireless. I segnali corrispondenti vengono racchiusi in un "pacchetto dati" crittografato e trasmessi al gateway M2Smart ® tramite un "black channel" utilizzando Bluetooth.

• Arresto di emergenza illuminato e interruttore di presenza uomo a tre stadi
• Funzionamento affidabile anche in aree critiche per la sicurezza
• Trasmissione immune alle interferenze ed ininterrotta di tutti i dati di sicurezza tramite Bluetooth
• Trasmissione di tutti i dati non di sicurezza come le funzioni operative e di visualizzazione tramite WLAN
• Elevata sicurezza e operabilità intuitiva tramite l'ambiente Android™ Industrial+
• Comoda App per la parametrizzazione del sistema operativo wireless
• Moduli personalizzati come joystick, ecc. sono disponibili su richiesta
•  Display da 10,1 pollici con touchscreen capacitivo
• Batteria a cambio rapido per un funzionamento ininterrotto
• Diverse app software ACD come EasyToConfig e utilizzo simultaneo di altre app Android™

M2Smart ® HMI10 Cablato

E' possibile soddisfare gli elevati requisiti in termini di equipaggiamento di sicurezza di una macchina. Il pulsante di arresto d'emergenza obbligatorio e un interruttore di presenza uomo a 3 stati sono montati direttamente sul pannello operatore mobile e possono essere attivati ​​rapidamente e facilmente. Il display da 10,1 pollici ha una dimensione ottimale e offre molto spazio per le informazioni. Il sistema operativo sicuro Android™ Industrial+ è sinonimo di elevata sicurezza dei dati e facilità d'uso. Nessun dato viene trasmesso a terze parti. L'aggiornamento dell'M2Smart ® HMI10 cablato alla versione wireless high-end del dispositivo HMI è possibile in qualsiasi momento.

Caratteristiche Principali

• Funzionamento affidabile anche in aree critiche per la sicurezza
• Arresto di emergenza e maniglia montati lateralmente incl. interruttore di presenza uomo a tre stadi sul retro del dispositivo
• Trasmissione di tutti i dati non di sicurezza come le funzioni operative e di visualizzazione tramite WLAN
• Elevata sicurezza e operabilità intuitiva tramite l'ambiente Android™ Industrial+
• Moduli personalizzati come joystick,  ecc.
• Dimensioni dello schermo confortevoli grazie al display da 10,1 pollici
• Touch screen capacitivo per una facile gestione
• Diverse app software ACD come EasyToConfig e utilizzo simultaneo di altre app Android™

Dati tecnici

• NXP ® i.MX8M Mini, 4x Cortex A53 (4x 1,8 GHz) e 1x Cortex M4 (1x 400 MHz)
• Flash da 16 GB, Flash da 32 GB opzionale 4 GB di RAM Android™ Industriale+

Elementi di controllo

• Pulsante di arresto di emergenza (M2Not-Halt10)
• Maniglia inclusa interruttore di presenza uomo a tre stadi (M2Zustimm10)
• Sono disponibili altri moduli specifici del cliente
• Semplice sostituzione dei moduli aggiuntivi, ad esempio in caso di manutenzione

Dispositivo

• Alloggiamento ABS
• Protezione ingresso: IP65
• Certificazione: CE
• Dimensioni senza modulo: 197 x 313 x 58 mm (L x L x P)
• Dimensioni con modulo: 197 x 333 x 93 mm (L x L x P)
• Peso senza modulo: ca. 1.500 g
• Peso con modulo: ca. 1.750 g
• Un pulsante laterale, liberamente configurabile
• Temperatura di funzionamento: da -20 °C a 50 °C
• Temperatura di stoccaggio: da -20 °C a 60 °C
• Direttive: Direttiva Macchine 2006/42/CE /
• Direttiva RED 2014/53/UE / Direttiva RoHs 2011/65/UE

Schermo

• Display a colori TFT IPS da 10,1" con retroilluminazione LED (16:10)
• 1280 x 800 pixel (orizzontale)/800 x 1280 pixel (verticale) 3 LED di stato Touchscreen capacitivo
• Superficie del display: antiriflesso, rivestimento duro (3H)

Opzioni

• Sono disponibili diversi moduli, come tasti funzione, ecc
• Vari prodotti software ACD come ad esempio EasyToConfig SOTI®MobiControl

Interfacce

• Visualizzazione/dati operatore: WLAN secondo IEEE 802.11 a/b/g/n/ac/d/h/e/i/r/w/v (2,4 GHz/5 GHz)
• Sicurezza WLAN: WEP, WPA, IEEE802.11i (Personal ed Enterprise), WPA2, WPA2-PSK, 802.11x: autenticazione
• Dati di sicurezza: cablato (funzione di arresto di emergenza e presenza uomo)
• Cavo di collegamento: cavo di collegamento a 10 conduttori, lunghezza: 5 metri, opzionale 10 metri

HMI M2Smart® Custodia cablata (soluzione ibrida)

per l'utilizzo dei comuni tablet in aree critiche per la sicurezza

La custodia HMI M2Smart ® consente il funzionamento sicuro delle macchine in molte aree con l'aiuto di moduli aggiuntivi come pulsanti di arresto di emergenza e interruttore di presenza uomo a tre stadi. Un robusto case industriale per l'utilizzo dei tablet disponibili in commercio come l'iPad di Apple o i tablet di Samsung e Lenovo. È adatto come soluzione entry-level per il controllo intelligente di macchine e impianti.

Sicurezza prima di tutto quando si tratta di controllare e monitorare macchine e sistemi industriali: la custodia HMI M2Smart ® è una soluzione entry-level comoda e sicura per il controllo intelligente delle macchine. I comuni tablet come l'iPad di Apple o i tablet di Samsung o Lenovo possono essere integrati nella custodia senza attrezzi tramite una chiusura a sgancio rapido. La custodia cablata è dotata di un pulsante di arresto di emergenza obbligatorio e di un interruttore di  presenza uomo a tre stadi che può essere attivato rapidamente e facilmente in caso di emergenza. Grazie all'utilizzo dei tablet disponibili in commercio è possibile utilizzare qualsiasi sistema operativo. La disponibilità a lungo termine dell'HMI Case aumenta l'attrattiva per il settore industriale.

Caratteristiche Principali

• Custodia robusta per l'utilizzo dei tablet disponibili in commercio
• Funzionamento affidabile anche in aree critiche per la sicurezza
• Arresto di emergenza e maniglia montati lateralmente incl. interruttore di  presenza uomo a tre stadi sul retro del dispositivo
• Moduli personalizzati come joystick, ecc.
• Trasmissione di tutti i dati non di sicurezza come le funzioni operative e di visualizzazione tramite WLAN
• Flessibilità attraverso l'utilizzo di qualsiasi sistema operativo
• Disponibilità a lungo termine del case HMI
• Variante entry-level per il controllo intelligente di macchine e sistemi
• Alimentazione tramite cavo di collegamento
• Protezione ingresso: IP65
• Certificazione: CE, UL
• Dimensioni: 352-398 x 197 x 93 mm (L x L x P)
• Peso senza tablet, senza cavo di collegamento: ca. 1.000 gr
• Chiusura a sgancio rapido sul retro per l'integrazione del tablet senza attrezzi
• Direttive: Direttiva Macchine 2006/42/CE / Direttiva RoHs 2011/65/UE

Dati Tecnici

• Elementi di controllo
• Pulsante di arresto di emergenza
• Maniglia inclusa interruttore di presenza uomo a tre stadi
• Sono possibili altri moduli specifici del cliente
• Semplice sostituzione dei moduli aggiuntivi, ad esempio in caso di manutenzione

Interfacce

• Dati di sicurezza: cablato (funzione di arresto di emergenza e presenza uomo)
• Cavo di collegamento a 10 conduttori, Lunghezza: 5 metri, opzionale 10 metri

Consigliati

• Samsung Galaxy Tab A7
• Samsung Galaxy Tab A8
• Samsung Galaxy Tab S8
• Apple iPad 8. Generazione
• Apple iPad 9. Generazione
• Lenovo Tab M10 Full HD Plus
• Huawei MatePad SE

• Sono disponibili diversi moduli, come tasti funzione, ec
